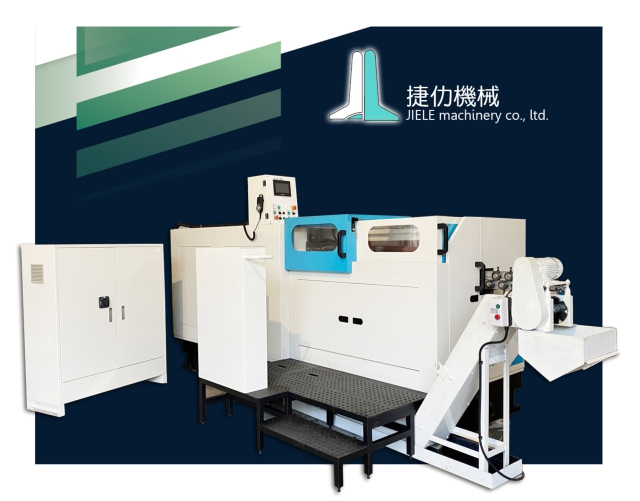

HS-10B2SL

  • 產品編號:HS-10B2SL
    產地:台灣



立即詢問

產品規格

機型 MODEL HS-10BSL
規格 SPECIFICATION
模數 FORGING STATION 2
產品
PRODUCT
尺寸 SIZE (M6)
最長長度
MAX.L.(mm)
50 105
最短長度
MIX.L.(mm)
12 30
最大切斷直徑 (500N/mm)
CUT-OFF DIA MAX(mm)
8
最大切斷長度
CUT-OFF LENGTH MAX(mm)
70 130
後托頂出長度
KICK-OUT LENGTH MAX(mm)
60 120
前托頂出長度
P.K.O LENGTH MAX(mm)
12
切模
CUT-OFF QUILL(DXL)(mm)
28X46
母模
MAIN DIE HOLE(DXL)(mm)
50X65 50X135
母模中心距離
DIES PITCH(mm)
60
公模
PUNCH HOLE (DXL)(mm)
40X77
主滑板行程
RAM STROKE(mm)
120 180
壓縮力
FORGING POWER(ton)
15 25
每分鐘最大產能
MAX.OUTPUT(pcs/minute)
350 250
主馬達
MAIN MOTOR(hp)
15 15


產品特點



  • 整機設備操作便利性
    夾仔台滑板傳動移至切刀側
    a.提升穩定性
    b.人員操作便利性
  • 內側雙軌平衡快穩定機構
    a.曲軸與零件達到自身平衡,抵銷運轉與壓造產生的撼動力磨耗降增加零件壽命,高速生產時,精度不變。
    b.有效縮減機台側面體積
  • 雙出料口設計,避免生產時與廢料產生混料情況出現。
  • 夾仔台設計
    a.輕量化夾仔滑板鋁合金設計。
    b.夾仔台-增設一組夾料機構產品產出穩定掉落,避免碰撞。
  • 切刀設計優化
    切刀機構-切刀主軸改為四角型 克服接刀頭晃動造成胚料不穩定, 胚料切面平整不需再做整頭。
