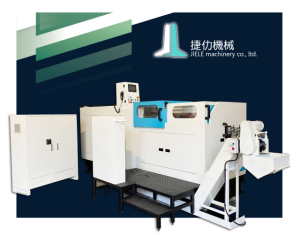

HS-17B2SL

HS-17B2SL

  • 製品番号:HS-17B2SL
    原産地:台湾

立即詢問

製品規格

MODEL HS-17BSL
SPECIFICATION
FORGING STATION 2
PRODUCT SIZE (M10)
MAX.L.(mm) 255
MIX.L.(mm) 50
CUT-OFF DIA MAX(mm) 12
CUT-OFF LENGTH MAX(mm) 290
KICK-OUT LENGTH MAX(mm) 265
P.K.O LENGTH MAX(mm) 18
CUT-OFF QUILL(DXL)(mm) 40X66
MAIN DIE HOLE(DXL)(mm) 80X295
DIES PITCH(mm) 93
PUNCH HOLE (DXL)(mm) 50X111
RAM STROKE(mm) 430
FORGING POWER(ton) 60
MAX.OUTPUT(pcs/minute) 150
MAIN MOTOR(hp) 40


特徴



  • 機械設備全体の操作性を高め、クリップテーブルのスライド駆動をカッター側に移動。
    a.デバイスの安定性を向上させる
    b.担当者にとっての操作の利便性
  • 内部デュアルトラックバランス高速安定化機構
    a.クランクシャフトと各部品が独自のバランスをとり、操作やプレスによる衝撃力を相殺し、部品の摩耗を軽減し寿命を延ばし、高速生産でも精度が変わりません。
    b.機械の側面容積を効果的に削減します。
  • 製造中の廃棄物との混合を避けるためのダブル出口設計。
  • クリップテーブルのデザイン
    a. 軽量フィクスチャースケートボードアルミニウム合金設計。
    b. 治具テーブルにクランプ機構のセットを追加し、製品出力を安定して落下させて衝突回避を回避できます。
  • カッター設計の最適化
    カッター機構 - カッタースピンドルを4本に変更 アングルタイプによりカッターヘッドのブレや発生の原因を克服 素材が不安定でブランクの切断面が平坦でヘッド全体のやり直しが不要
